Alumíniumhorog nagyméretű talplemezzel fotovoltaikus rendszerek cseréptetőkre történő felszereléséhez, változó vastagságú szellőzőrésekkel. Vízszintesen állítható rögzítési pont.

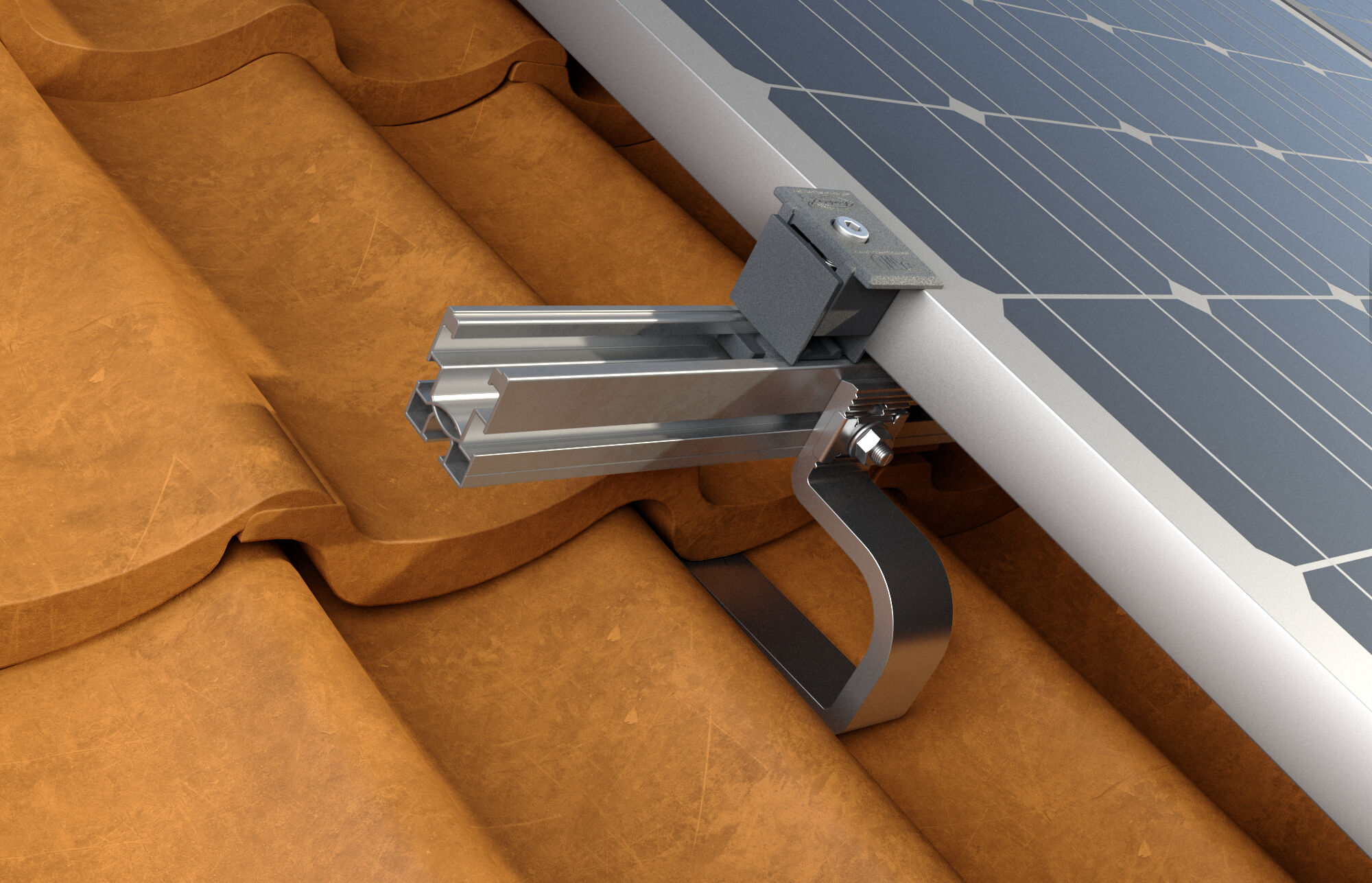

RH AL alumínium horog nagyméretű talplemezzel
Az RH AL alumíniumhorog alkalmas a fotovoltaikus rendszerek telepítésére ferde tetőn, különböző típusú cserepek és különböző vastagságú szellőzőrések esetén. A horog alján lévő vízszintes beállítás lehetővé teszi a rögzítési pont eltolását a tetőn a horog cserépből való kimeneti pontjához képest. Az alsó állítási lehetőség lehetővé teszi a horog különböző vastagságú cserepekhez és szellőzőcsíkokhoz való igazítását. A felső állítási lehetőség pedig a sínnek a cserép tetejétől való távolságának a beállítását. A horog alakját úgy tervezték, hogy a jogszabályban előírt hó- és szélterhelésnek ellenálljon anélkül, hogy a cseréphez érne.

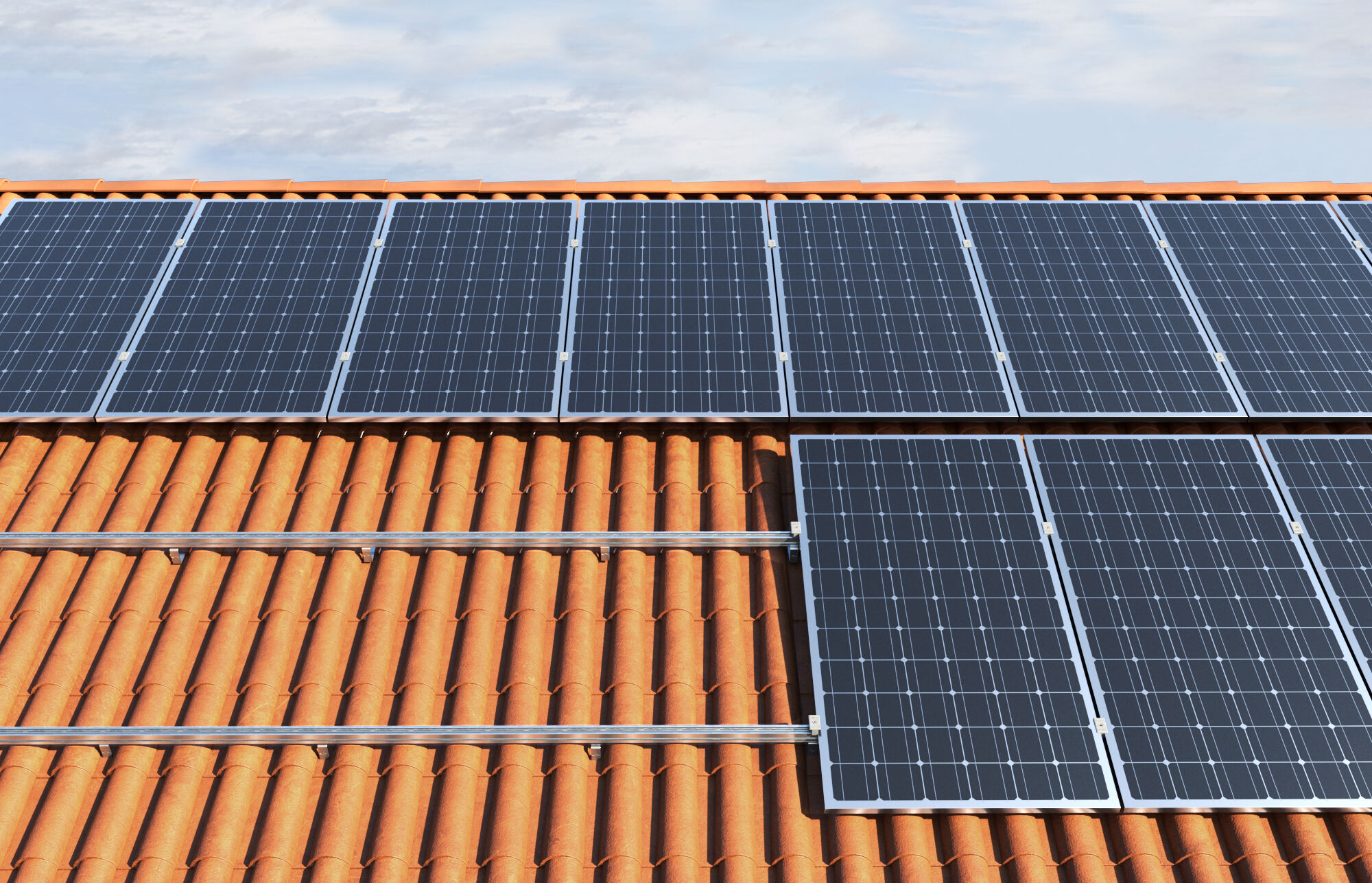

Ferde cseréptetőnél és változó vastagságú szellőzőréseknél.
Assembly instruction
Működése
Határozza meg a horgok távolságát a telepítési területen fellépő hó- és szélterhelésnek megfelelően, illetve határozza meg a helyzetét a teherhordó szerkezet és a rendszer elrendezésének megfelelően.
Emelje fel a cserepet, és rögzítse a horog talplemezét a teherhordó alátámasztás típusának és rétegeinek megfelelően meghatározott megfelelő rögzítőelemmel.
Végezze el a tetőszerkezet típusának megfelelő magassági és szélességi beállításokat, és húzza meg az állítható csatlakozók csavarjait a horog rögzítéséhez.
Helyezze a horog tetején lévő csatlakozást a használt sín oldalsó hornyába. A csatlakozó elforgatható, így a SolarLight vagy SolarFish sínekhez illeszthető.
