Alumínium profil SolarFlat 5,25 m

Name: Alumínium profil SolarFlat 5,25 m
Brand: fischer

Termékváltozat

Szakkereskedők

Képek letöltése

Legfontosabb jellemzők

PV-panelek telepítéséhez alkalmas ipari tetők esetén.
Ideális a szerkezet optimalizálásához szigetelt felületnél.
AW 6060 T6 alumíniumból készült.
Gyors telepítés ipari tetőkre.
Csatlakozókkal és keresztkötésekkel.
Alumíniumötvözetből készült sín az EN 755-2: 2003 szabványnak megfelelően.
Tanúsított alkalmazás nagy fefületek esetén.

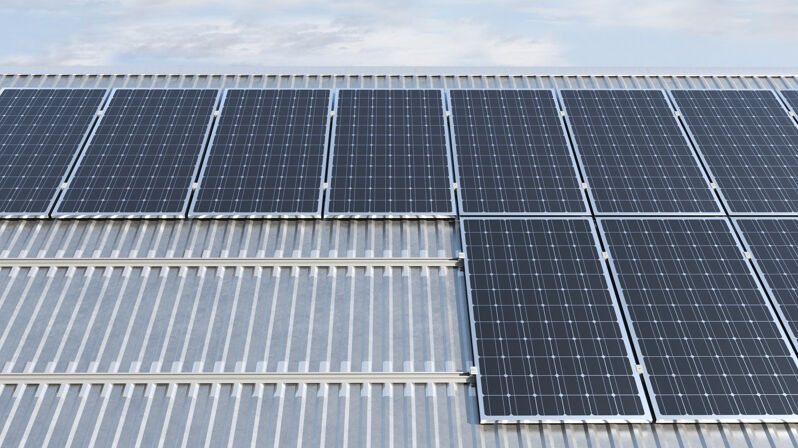

Alumínium profil napelemek hullámlemezes ipari tetők bordáira merőlegesen történő rögzítéséhez.

Előnyök

Lapos és széles a tartószerkezet stabilizálásá érdekében.
Elérhető skálázott vagy méretre vágott formában, a szerkezetet bármilyen típusú elrendezés optimalizálása végett.

A SolarFlat egy alumíniumötvözetből készült profil, amely lehetővé teszi a fotovoltaikus rendszerek telepítését lapos vagy ferde hullámlemezes ipari tetők bordáira merőlegesen. Az ALG szegecsekkel történő gyors szerelésnek köszönhetően az alkalmazás gyors és kényelmes: a napelem gyorsan rögzíthető leszorítókkal és könnyű keresztkötésekkel a felső horony, az FNC AL kalapácsfejű anya, az MW konzol és az SKS M 8 csavar segítségével.

Működése

Válassza ki a legmegfelelőbb telepítést: teljes SolarFlat sín vagy SolarFlat P 400 méretre vágott síndarabok között, és meg kell határozni az ALG szegecsek távolságát a hullámlemez bordái alapján és a telepítés területén lehetséges hó- és a szélterheléstől függően.
Tegyen minimum 80 mm-es CG INT butilén szalagdarabot a SolarFlat/ SolarFlat P 400 és a hullámlemez bordái közé, a korrózió elkerülése végett. A ragasztószalagot fedő alumíniumréteg arra az oldalra kerüljön, ahol a SolarFlat sín fekszik.
Helyezze a SolarFlat/Solar-Flat P 400 profilt a hullámlemezre.
ALG szegecsekkel történő rögzítés esetén a hullámlemezt és a profilt együtt fúrja át ø 5,5 mm-es fúróval.
6x25-ös EPDM alátétes önfúró csavarokkal történő rögzítéskor csak ott fúrja elő a SolarFlat sínt, ahol az rögzítve lesz. Helyezze a már előfúrt sínt a fémlemezre, és csavarja be az önfúró csavart az előfúrt furaton keresztül.

Installation rail SolarMetal P H25 AL with rivets

1 / 5

Installation rail SolarMetal P H25 AL with screws

1 / 5

Hosszúság	5.250 mm
Profilkeresztmetszet	2,68 cm²
Tehetetlenségi nyomaték ( l_y )	2,19 cm4
Tehetetlenségi nyomaték ( l_z )	11,9 cm4
Keresztmetszeti tényező ( W_z )	2,88 cm³
Keresztmetszeti tényező ( W_y )	1,22 cm³
Súly	0,724 kg/m
Mennyiség	1 db
GTIN (EAN-Code)	8001132027103
