fischer Zykon-panelhorgony FZP II 11 x 8 M6/T/12 PA

Name: fischer Zykon-panelhorgony FZP II 11 x 8 M6/T/12 PA
Brand: fischer

Termékváltozat

CAD adatok

Szakkereskedők

Képek letöltése

Legfontosabb jellemzők

Vékony panelekhez tervezve, pl szálcement vagy HPL.
A feszültségmentes rögzítés lehetővé teszi a vékony panelek alkalmazását.
A távtartó alátétek biztosítják az ellenőrzött, feszültségmentes elfordulást.

SGB/230V
SGT
HVL 11T
BSN 101T
FZPB 11T CNC
MST-D
DPL 11T
STU 10 - 30
FZPB 11T D12
FZPB 11T CNC-DIA
Fogazott anya M6 A4
SGA-M6

Tökéletes választás, vékony szálcement és HPL homlokzati panelekhez

Előnyök

A horgonyok rövid kialakítása lehetővé teszi a vékony, min. 8 mm vastagságú panelekben történő alkalmazást.
A hátsókúpos pontmegfogású dübellel rejtett rögzítési pontot tudunk létrehozni, ezáltal egy vizuálisan esztétikus homlokzati felülete alakítható ki.
A hátsókúpos pontmegfogású dübel speciális furatkialakításával feszültségmentes rögzítést eredményez.
A hátsókúpos technológiával történő beszerelés lehetőséget biztosít, hogy a felhasználó a homlokzati panelben a legkisebb feszültséget eredményező pozíciót válassza ki. Ez nagy mértékben csökkenti a panelek deformációját.
A hátsókúpos pontmegfogású dübel feszültségmentes rögzítést eredményez. Ez sokkal jobb tartóerőt biztosít, mint az általánosan elérhető rendszerek, és lehetővé teszi a nagy felületű panelek alkalmazását.

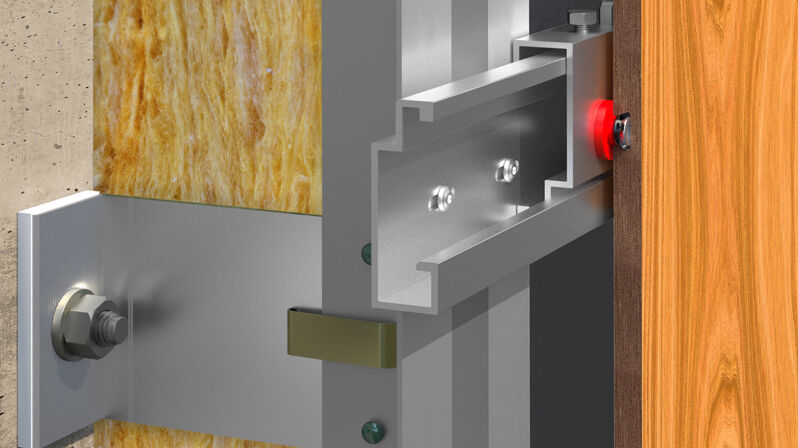

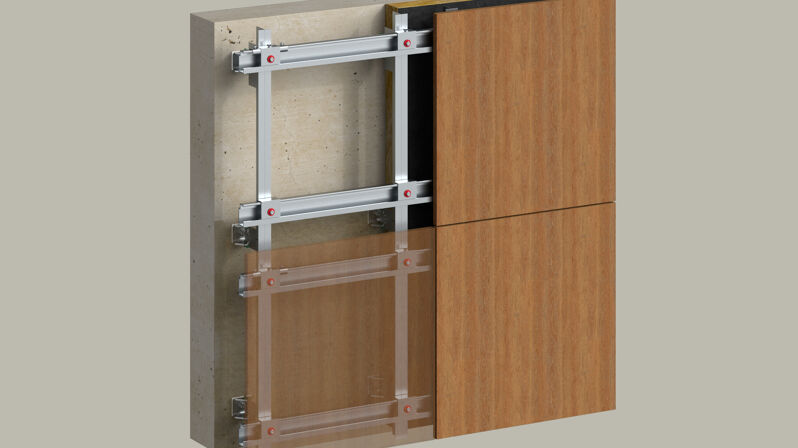

Rejtett rögzítési megoldás vékony homlokzati panelekhez, úgymint HPL, szálcement és sima felületű lapok. Alkalmazható homlokzatoki háttérszerkezettel vagy más egyéb elemekkel.

Működése

Száraz fúrás gyémántfúróval - először a hengeres, majd a hátsókúpos furatrész kialakítása.
A dübel beépítésével egy optimális pozitív formazárás jön létre a terpesztőrész és a furat között.

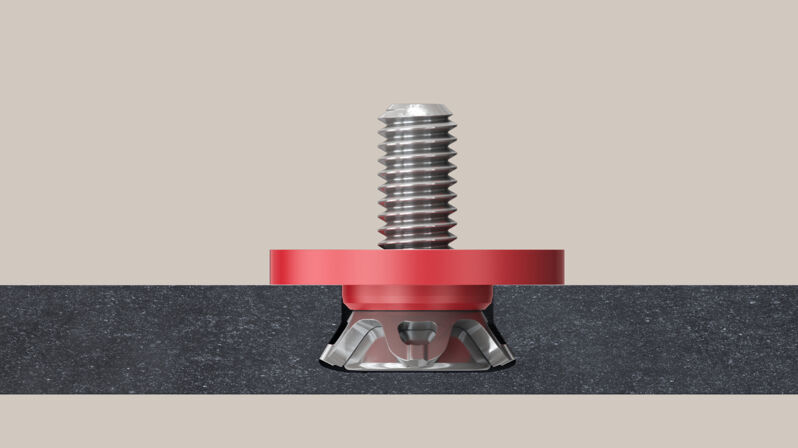

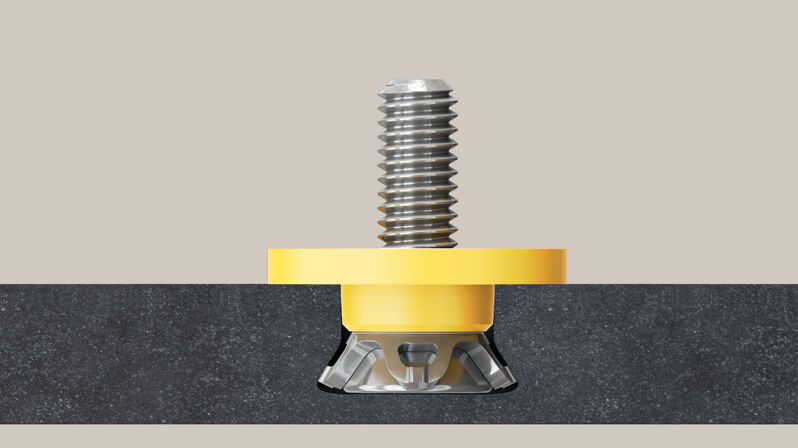

A horgony az abszolút rögzítési mélységig süllyed be. A beállítás után a távtartó alátét teljes felületen érintkezik az építőanyaggal.

Installation FZP II T PA

1 / 4

ETA engedély
Min. panelvastagság	10 mm
Rögzítési mélység	8 mm
Teljes hosszúság ( l )	22,5 mm
Szerelt dübel hossza	10,5 mm
Szabad menethossz	12 mm
Menet ( M )	M6
Hengeres furatátmérő	11 mm
Hátsókúpos átmérő	13,5 mm
Szeizmikus engedély	C1 / C2
Mennyiség	250 db
GTIN (EAN-Code)	4048962168495

fischer Zykon-panelhorgony FZP II 11 x 8 M6/T/12 PA

Előnyök / Termékismertető

Használat és engedély

Szerelési útmutató

Műszaki adatok
