Esztétikus megoldás egyrétegű homlokzati üvegpanelek rögzítéséhez

Zykon-üvegpontmegfogás FZP G Z ESG

Name: Zykon-üvegpontmegfogás FZP G Z ESG
Brand: fischer

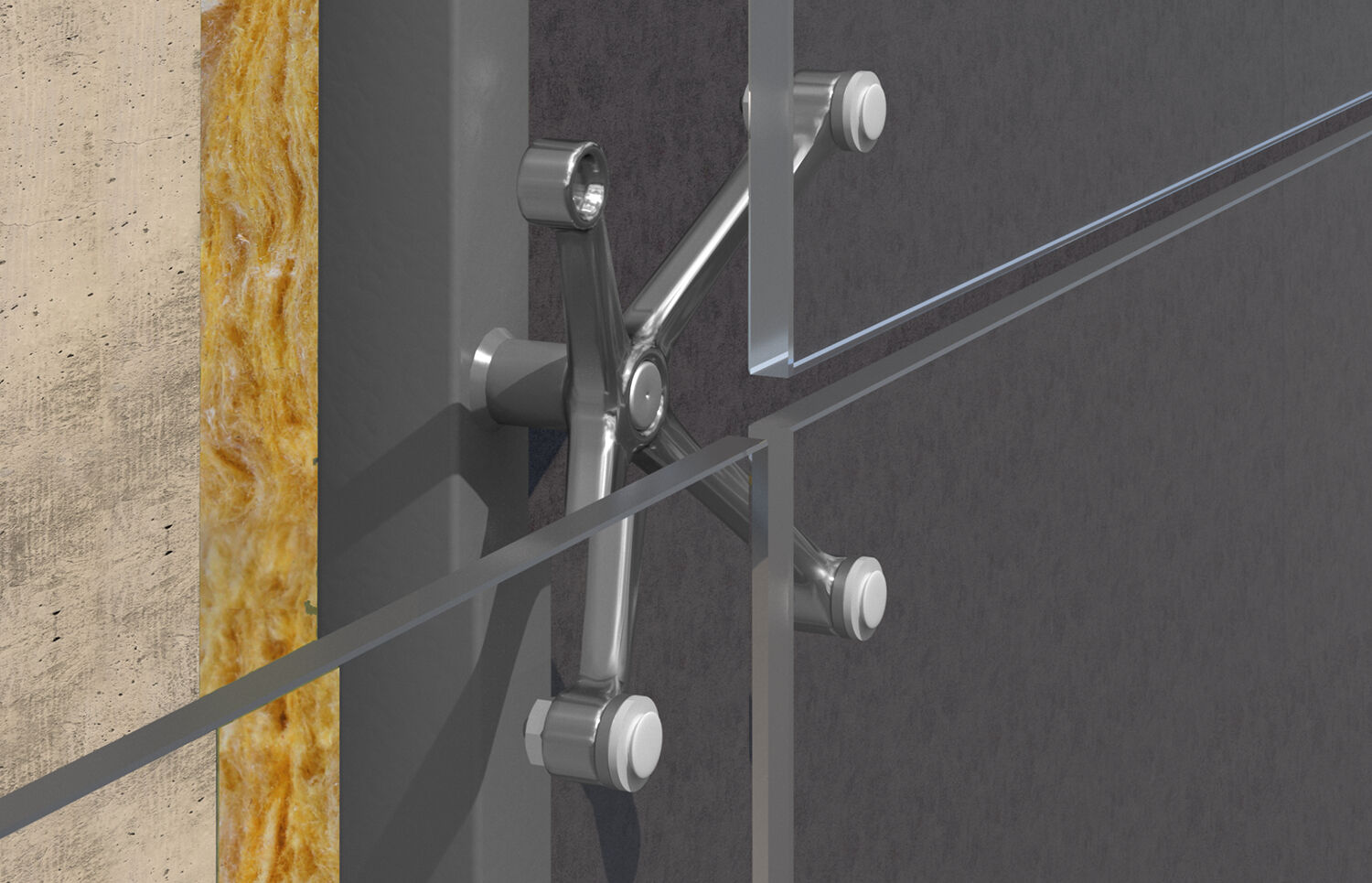

Üvegpontmegfogás kerek vagy hatszög alakú anyákkal a laminált, egyrétegű biztonsági üveg- vagy üvegkerámia panelek esztétikus rögzítéséhez átszellőztetett homlokzatoknál.

Termékváltozat

Képek letöltése

Termékváltozat

6 termékváltozat

Rögzítési mélység

Min. panelvastagság

Típus

Teljes hosszúság

Menethossz

Menet

A (z) 6 változatok 6 megtekintése

Előnyök

A rögzítőelem geometriai kialakításának köszönhetően kis furatmélységgel diszkrét, vizuálisan esztétikus rögzítési megoldást biztosít.
Nem szükséges a homlokzati üvegpanel átfúrása a dübel beépítéséhez. Ez további biztonságot eredményez. A rögzítési pont a homlokzati panelen belül marad, és nem hatol át azon. Ezért az üvegpanel homogén külső felületén csökken a szennyeződés veszélye, és a tisztítása is egyszerűbbé válik.
A furat elkészítése és a hátsókúp kiképzése egy munkafolyamattal megoldható.

Működése

Az üveg hőkezelése előtt: vizes fúrási eljárással - először hengeres, majd hátsókúpos - furatot képzünk.
A fúrás után az üveget hőkezelni szükséges a dübel beépítése előtt.
A dübel beépítésével egy optimális pozitív formazárás jön létre a terpesztőrész és a furat között. Az így létrejött feszítésmentes formazárással nem kerül többlet feszültség a homlokzati üvegpanelekbe.

Installation

1 / 5

1
2
3
4
5

Rögzítési mélység ( h_ef )	6 mm
Min. panelvastagság	10 mm
Típus	Glaspunkthalter ESG
Teljes hosszúság ( l )	12,5 mm
Menethossz	11,5 mm
Menet ( M )	M8
Hengeres furatátmérő	15 mm
Hátsókúpos átmérő	18 mm
Anyag	A4
Hüvely anyaga	Polyamid PA 6 / Polyurethan PU
Mennyiség	100 db
GTIN (EAN-Code)	4006209472545

Rögzítési mélység ( h_ef )	6 mm
Min. panelvastagság	10 mm
Típus	Glaspunkthalter ESG
Teljes hosszúság ( l )	12,5 mm
Menethossz	25 mm
Menet ( M )	M8
Hengeres furatátmérő	15 mm
Hátsókúpos átmérő	18 mm
Anyag	A4
Hüvely anyaga	Polyamid PA 6 / Polyurethan PU
Mennyiség	100 db
GTIN (EAN-Code)	4006209472590

Rögzítési mélység ( h_ef )	6 mm
Min. panelvastagság	10 mm
Típus	Glaspunkthalter ESG
Teljes hosszúság ( l )	12,5 mm
Menethossz	11,5 mm
Menet ( M )	M8
Hengeres furatátmérő	15 mm
Hátsókúpos átmérő	18 mm
Anyag	A4
Hüvely anyaga	Polyamid PA 6 / Polyurethan PU
Mennyiség	100 db
GTIN (EAN-Code)	4006209514351

Rögzítési mélység ( h_ef )	6 mm
Min. panelvastagság	10 mm
Típus	Glaspunkthalter ESG
Teljes hosszúság ( l )	12,5 mm
Menethossz	25 mm
Menet ( M )	M8
Hengeres furatátmérő	15 mm
Hátsókúpos átmérő	18 mm
Anyag	A4
Hüvely anyaga	Polyamid PA 6 / Polyurethan PU
Mennyiség	100 db
GTIN (EAN-Code)	4006209514368

Rögzítési mélység ( h_ef )	7 mm
Min. panelvastagság	12 mm
Típus	Glaspunkthalter ESG
Teljes hosszúság ( l )	13,5 mm
Menethossz	10,5 mm
Menet ( M )	M8
Hengeres furatátmérő	15 mm
Hátsókúpos átmérő	18 mm
Anyag	A4
Hüvely anyaga	Polyamid PA 6 / Polyurethan PU
Mennyiség	100 db
GTIN (EAN-Code)	4006209514405
