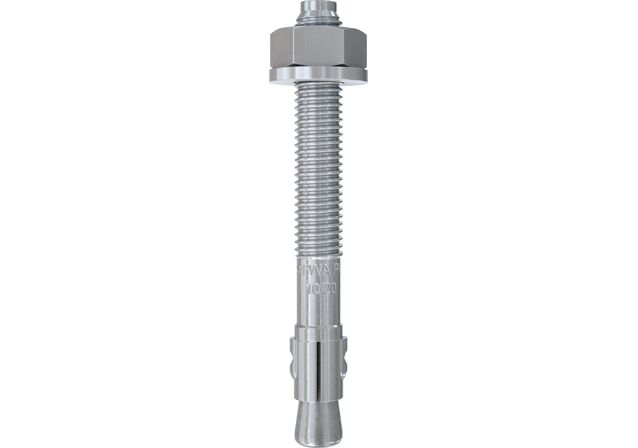

FWA Plus alapcsavar fischer

Termékváltozat

Engedélyek / vizsgálati jelentések

17 termékváltozat

Fúróátmérő

Min. furatmélység átmenőszerelésnél

Tényleges rögzítési mélsyég

Menet

Dübel hossz

Alátét (külsőátmérő x vastagság)

Kulcsnyílás

Meghúzási nyomaték

Mennyiség

GTIN (EAN-Code)

ETA engedély
Fúróátmérő( d₀ )	8 mm
Min. furatmélység átmenőszerelésnél( h₂ )	70 mm
Tényleges rögzítési mélsyég( h_ef )	48 mm
Menet( Ø x Hosszúság )	M8 x 36 mm
Dübel hossz	71 mm
Alátét (külsőátmérő x vastagság)	16 x 1,6 mm
Kulcsnyílás	13 mm
Meghúzási nyomaték( T_inst )	10 N·m
Mennyiség	50 db
GTIN (EAN-Code)	4048962528602

ETA engedély
Fúróátmérő( d₀ )	8 mm
Min. furatmélység átmenőszerelésnél( h₂ )	75 mm
Tényleges rögzítési mélsyég( h_ef )	48 mm
Menet( Ø x Hosszúság )	M8 x 41 mm
Dübel hossz	76 mm
Alátét (külsőátmérő x vastagság)	16 x 1,6 mm
Kulcsnyílás	13 mm
Meghúzási nyomaték( T_inst )	10 N·m
Mennyiség	50 db
GTIN (EAN-Code)	4048962528619

ETA engedély
Fúróátmérő( d₀ )	8 mm
Min. furatmélység átmenőszerelésnél( h₂ )	95 mm
Tényleges rögzítési mélsyég( h_ef )	48 mm
Menet( Ø x Hosszúság )	M8 x 59 mm
Dübel hossz	96 mm
Alátét (külsőátmérő x vastagság)	16 x 1,6 mm
Kulcsnyílás	13 mm
Meghúzási nyomaték( T_inst )	10 N·m
Mennyiség	50 db
GTIN (EAN-Code)	4048962528626

ETA engedély
Fúróátmérő( d₀ )	8 mm
Min. furatmélység átmenőszerelésnél( h₂ )	115 mm
Tényleges rögzítési mélsyég( h_ef )	48 mm
Menet( Ø x Hosszúság )	M8 x 81 mm
Dübel hossz	116 mm
Alátét (külsőátmérő x vastagság)	16 x 1,6 mm
Kulcsnyílás	13 mm
Meghúzási nyomaték( T_inst )	10 N·m
Mennyiség	50 db
GTIN (EAN-Code)	4048962528633

ETA engedély
Fúróátmérő( d₀ )	10 mm
Min. furatmélység átmenőszerelésnél( h₂ )	85 mm
Tényleges rögzítési mélsyég( h_ef )	50 mm
Menet( Ø x Hosszúság )	M10 x 46 mm
Dübel hossz	84 mm
Alátét (külsőátmérő x vastagság)	20 x 2,0 mm
Kulcsnyílás	17 mm
Meghúzási nyomaték( T_inst )	15 N·m
Mennyiség	50 db
GTIN (EAN-Code)	4048962528640

ETA engedély
Fúróátmérő( d₀ )	10 mm
Min. furatmélység átmenőszerelésnél( h₂ )	95 mm
Tényleges rögzítési mélsyég( h_ef )	50 mm
Menet( Ø x Hosszúság )	M10 x 56 mm
Dübel hossz	94 mm
Alátét (külsőátmérő x vastagság)	20 x 2,0 mm
Kulcsnyílás	17 mm
Meghúzási nyomaték( T_inst )	15 N·m
Mennyiség	50 db
GTIN (EAN-Code)	4048962528657

ETA engedély
Fúróátmérő( d₀ )	10 mm
Min. furatmélység átmenőszerelésnél( h₂ )	105 mm
Tényleges rögzítési mélsyég( h_ef )	50 mm
Menet( Ø x Hosszúság )	M10 x 66 mm
Dübel hossz	104 mm
Alátét (külsőátmérő x vastagság)	20 x 2,0 mm
Kulcsnyílás	17 mm
Meghúzási nyomaték( T_inst )	15 N·m
Mennyiség	50 db
GTIN (EAN-Code)	4048962528664

ETA engedély
Fúróátmérő( d₀ )	10 mm
Min. furatmélység átmenőszerelésnél( h₂ )	125 mm
Tényleges rögzítési mélsyég( h_ef )	50 mm
Menet( Ø x Hosszúság )	M10 x 86 mm
Dübel hossz	124 mm
Alátét (külsőátmérő x vastagság)	20 x 2,0 mm
Kulcsnyílás	17 mm
Meghúzási nyomaték( T_inst )	15 N·m
Mennyiség	20 db
GTIN (EAN-Code)	4048962528671

ETA engedély
Fúróátmérő( d₀ )	10 mm
Min. furatmélység átmenőszerelésnél( h₂ )	175 mm
Tényleges rögzítési mélsyég( h_ef )	50 mm
Menet( Ø x Hosszúság )	M10 x 136 mm
Dübel hossz	174 mm
Alátét (külsőátmérő x vastagság)	20 x 2,0 mm
Kulcsnyílás	17 mm
Meghúzási nyomaték( T_inst )	15 N·m
Mennyiség	20 db
GTIN (EAN-Code)	4048962528688

ETA engedély
Fúróátmérő( d₀ )	12 mm
Min. furatmélység átmenőszerelésnél( h₂ )	110 mm
Tényleges rögzítési mélsyég( h_ef )	70 mm
Menet( Ø x Hosszúság )	M12 x 66 mm
Dübel hossz	108 mm
Alátét (külsőátmérő x vastagság)	24 x 2,5 mm
Kulcsnyílás	19 mm
Meghúzási nyomaték( T_inst )	35 N·m
Mennyiség	20 db
GTIN (EAN-Code)	4048962528695

ETA engedély
Fúróátmérő( d₀ )	12 mm
Min. furatmélység átmenőszerelésnél( h₂ )	120 mm
Tényleges rögzítési mélsyég( h_ef )	70 mm
Menet( Ø x Hosszúság )	M12 x 76 mm
Dübel hossz	118 mm
Alátét (külsőátmérő x vastagság)	24 x 2,5 mm
Kulcsnyílás	19 mm
Meghúzási nyomaték( T_inst )	35 N·m
Mennyiség	20 db
GTIN (EAN-Code)	4048962528701

ETA engedély
Fúróátmérő( d₀ )	12 mm
Min. furatmélység átmenőszerelésnél( h₂ )	130 mm
Tényleges rögzítési mélsyég( h_ef )	70 mm
Menet( Ø x Hosszúság )	M12 x 86 mm
Dübel hossz	128 mm
Alátét (külsőátmérő x vastagság)	24 x 2,5 mm
Kulcsnyílás	19 mm
Meghúzási nyomaték( T_inst )	35 N·m
Mennyiség	20 db
GTIN (EAN-Code)	4048962528718

ETA engedély
Fúróátmérő( d₀ )	12 mm
Min. furatmélység átmenőszerelésnél( h₂ )	150 mm
Tényleges rögzítési mélsyég( h_ef )	70 mm
Menet( Ø x Hosszúság )	M12 x 106 mm
Dübel hossz	148 mm
Alátét (külsőátmérő x vastagság)	24 x 2,5 mm
Kulcsnyílás	19 mm
Meghúzási nyomaték( T_inst )	35 N·m
Mennyiség	20 db
GTIN (EAN-Code)	4048962528725

ETA engedély
Fúróátmérő( d₀ )	12 mm
Min. furatmélység átmenőszerelésnél( h₂ )	200 mm
Tényleges rögzítési mélsyég( h_ef )	70 mm
Menet( Ø x Hosszúság )	M12 x 160 mm
Dübel hossz	202 mm
Alátét (külsőátmérő x vastagság)	24 x 2,5 mm
Kulcsnyílás	19 mm
Meghúzási nyomaték( T_inst )	35 N·m
Mennyiség	20 db
GTIN (EAN-Code)	4048962528732

ETA engedély
Fúróátmérő( d₀ )	16 mm
Min. furatmélység átmenőszerelésnél( h₂ )	145 mm
Tényleges rögzítési mélsyég( h_ef )	84 mm
Menet( Ø x Hosszúság )	M16 x 89 mm
Dübel hossz	144 mm
Alátét (külsőátmérő x vastagság)	30 x 3,0 mm
Kulcsnyílás	24 mm
Meghúzási nyomaték( T_inst )	110 N·m
Mennyiség	10 db
GTIN (EAN-Code)	4048962528749

ETA engedély
Fúróátmérő( d₀ )	16 mm
Min. furatmélység átmenőszerelésnél( h₂ )	170 mm
Tényleges rögzítési mélsyég( h_ef )	84 mm
Menet( Ø x Hosszúság )	M16 x 114 mm
Dübel hossz	169 mm
Alátét (külsőátmérő x vastagság)	30 x 3,0 mm
Kulcsnyílás	24 mm
Meghúzási nyomaték( T_inst )	110 N·m
Mennyiség	10 db
GTIN (EAN-Code)	4048962528756

ETA engedély
Fúróátmérő( d₀ )	16 mm
Min. furatmélység átmenőszerelésnél( h₂ )	220 mm
Tényleges rögzítési mélsyég( h_ef )	84 mm
Menet( Ø x Hosszúság )	M16 x 166 mm
Dübel hossz	221 mm
Alátét (külsőátmérő x vastagság)	30 x 3,0 mm
Kulcsnyílás	24 mm
Meghúzási nyomaték( T_inst )	110 N·m
Mennyiség	10 db
GTIN (EAN-Code)	4048962528763

Jelmagyarázat = Van engedély— = Nincs engedély

A (z) 17 változatok 17 megtekintése

Előnyök

ETA option 7 minősítés, magas minőségi színvonalat garantál repedés mentes betonban
Az FWA Plus a standard rögzítési mélységgel is a legnagyobb terhelhetőséget biztosítja. Ezáltal kevesebb rögzítés pontra lehet szükség
A menetes vég beütésre kialakított része megvédi a menetet az esetleges sérülésektől, így használata egyszerű és hatékony
M8 - M16-os átmérőig, a beltéri rögzítések széles skáláját teszi lehetővé, horganyzott acél kivitelben
Gyorsan és egyszerűen telepíthető a FA-ST II szerelő szerszámmal

Működése

Az FWA Plus alkalmazható előszerelt és átmenő szereléshez
Az alapcsavar rögzítésekor a furatba helyezés után az anyacsavart meghúzva a kúpos vég belehúzódik a rögzítő gyűrűbe, mely így megszorul a furat palástján
A rögzítés megfelelő minősége érdekében mindig az előírt meghúzási nyomatékot kell alkalmazni!
Több FWA Plus alapcsavar egyidejű rögzítésekor, használja a FABS, vagy a FA-ST II alapcsavar szerelő szerszámokat

Installation FWA Plus push-through installation
