Gyors homlokzatjavítás kétrétegű külső falazatoknál

Burkolat megerősítő dübel VBS-M

A VBS-M kétrétegű falazatok megerősítéséhez alkalmazható. Mindezek mellett alkalmazható hőszigetelésekhez vagy mennyezetekhez, hátulról szellőztetett homlokzatokhoz. A dübel két terpesztőzónájának köszönhetően ez a költséghatékony megoldás lehetővé teszi az elülső falazat és a külső burkolat biztonságos csatlakoztatását. A kis mindössze 50 mm-es rögzítési mélység, lehetővé teszi a gyors és költséghatékony beépítést kőbe és fugába. A keskeny dübelszár és fej lehetővé teszi a síkba vagy mélyebb helyre történő beszerelést. A furat utólag kitölthető, így készítve rejtett rögzítést.

Product variants

Képek letöltése

Product variants

14 termékváltozat

Max. rétegtávolság 115mm homlokzati falazatnál, síkba szerelésnél

Max. rétegtávolság 115mm homlokzati falazatnál, 20mm süllyesztett szerelésnél

Homlokzati falazat + üreg

Fúróátmérő

Furatmélység

Dübel hossz

A (z) 14 változatok 14 megtekintése

Előnyök

Az engedélyezett rögzítőrendszer kőbe és legalább 50 mm-es homlokzati falazatokban biztosítja a magas fokú rugalmasságot.
A kis 50 mm-es rögzítési mélység gyors és gazdaságos szerelést tesz lehetővé.
A kis méretű dübelperem és csavarfej lehetővé teszi a felülettel egy síkba helyezést illetve a besüllyesztést.
A furat utólag letakarható, ezáltal nincs látható nyom a homlokzaton.

Működése

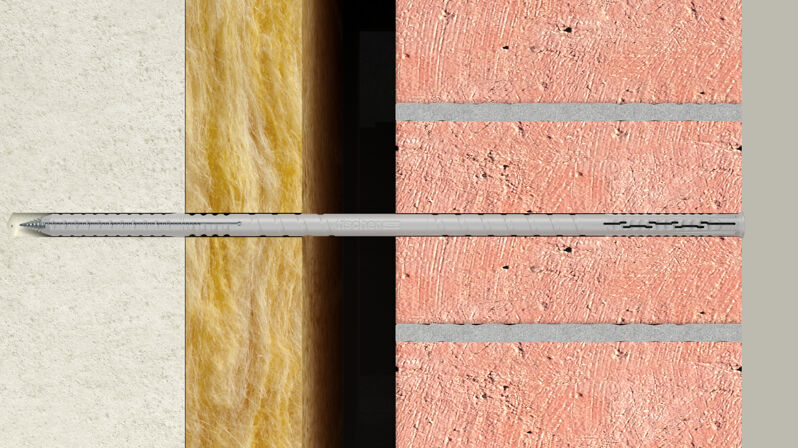

A VBS-M utólagos burkolatmegerősítő dübel átmenőszereléssel kapcsolódik a teherhordó réteghez és a homlokzati falazathoz.
Az engedéllyel összehangoltan nem szükséges furattisztítás.
A két terpesztőrész a teherhordó szerkezetben illetve a homlokzati falazatban garantálja a biztos rögzítést.
A dübel nem rögzül a homlokzati falazatban addig, amíg a fej meg nem fogja a teherhordó réteget. Ez teszi lehetővé a legbiztonságosabb szerelést.

Installation VBS-M

1 / 4

Max. rétegtávolság 115mm homlokzati falazatnál, síkba szerelésnél	20 mm
Max. rétegtávolság 115mm homlokzati falazatnál, 20mm süllyesztett szerelésnél	—
Homlokzati falazat + üreg ( t_fix )	70 mm
Fúróátmérő ( d₀ )	8 mm
Furatmélység ( h₀ )	140 mm
Dübel hossz ( l )	120 mm
Min. rögzítési mélység ( h_nom (h_v) )	50 mm
Csomagolás	Papírdoboz
Mennyiség	100 db
GTIN (EAN-Code)	4048962131642

Max. rétegtávolság 115mm homlokzati falazatnál, síkba szerelésnél	20 mm
Max. rétegtávolság 115mm homlokzati falazatnál, 20mm süllyesztett szerelésnél	40 mm
Homlokzati falazat + üreg ( t_fix )	135 mm
Fúróátmérő ( d₀ )	8 mm
Furatmélység ( h₀ )	205 mm
Dübel hossz ( l )	185 mm
Min. rögzítési mélység ( h_nom (h_v) )	50 mm
Csomagolás	Papírdoboz
Mennyiség	100 db
GTIN (EAN-Code)	4048962131659

Max. rétegtávolság 115mm homlokzati falazatnál, síkba szerelésnél	40 mm
Max. rétegtávolság 115mm homlokzati falazatnál, 20mm süllyesztett szerelésnél	60 mm
Homlokzati falazat + üreg ( t_fix )	155 mm
Fúróátmérő ( d₀ )	8 mm
Furatmélység ( h₀ )	225 mm
Dübel hossz ( l )	205 mm
Min. rögzítési mélység ( h_nom (h_v) )	50 mm
Csomagolás	Papírdoboz
Mennyiség	100 db
GTIN (EAN-Code)	4048962131666

Max. rétegtávolság 115mm homlokzati falazatnál, síkba szerelésnél	60 mm
Max. rétegtávolság 115mm homlokzati falazatnál, 20mm süllyesztett szerelésnél	80 mm
Homlokzati falazat + üreg ( t_fix )	175 mm
Fúróátmérő ( d₀ )	8 mm
Furatmélység ( h₀ )	245 mm
Dübel hossz ( l )	225 mm
Min. rögzítési mélység ( h_nom (h_v) )	50 mm
Csomagolás	Papírdoboz
Mennyiség	100 db
GTIN (EAN-Code)	4048962131673

Max. rétegtávolság 115mm homlokzati falazatnál, síkba szerelésnél	80 mm
Max. rétegtávolság 115mm homlokzati falazatnál, 20mm süllyesztett szerelésnél	100 mm
Homlokzati falazat + üreg ( t_fix )	195 mm
Fúróátmérő ( d₀ )	8 mm
Furatmélység ( h₀ )	265 mm
Dübel hossz ( l )	245 mm
Min. rögzítési mélység ( h_nom (h_v) )	50 mm
Csomagolás	Papírdoboz
Mennyiség	100 db
GTIN (EAN-Code)	4048962131680
