Gazdaságos megoldás repedéses betonnál

Highbond dübel FHB II-A L (inj)

A Highbond FHB II-AL R dübel, eleme a fischer Highbond FHB II Injektálható rendszernek. A ragasztott dübel ideális a repedéses betonba történő standard rögzítésekhez. Az FHB II AL R dübel alkalmazható védőkorlátok és acélszerkezetek kültéri rögzítéséhez. A kónuszos dübel a FIS HB injektáló ragasztóval alkalmazható.

Termékváltozat

Képek letöltése

Termékváltozat

Engedélyek / vizsgálati jelentések

8 termékváltozat

Fúróátmérő

Furatmélység

Rögzítési mélység

Max. rögzítési vastagság

Menet

Kulcsnyílás

Jelmagyarázat = Van engedély— = Nincs engedély

A (z) 8 változatok 8 megtekintése

Előnyök

A Highbond FHB II Injektáló rendszerrel magas terhelési értékek érhetőek el repedéses betonban.
A FIS HB és FHB II-AL R (hosszított verzió) dübel ideálisan alkalmazható kültéri szériaszerelésekhez.
A kis furatmélység igény minimalizálja a furatkészítéshez szükséges energiabefektetést, ezáltal értékes idő takarítható meg és gazdaságosabbá válik a szerelés.
Üreges fúrószár alkalmazásával nem szükséges a furattisztítás.

Alkalmazások

Hídkorlátok
Homlokzatok
Lépcsők
Acélszerkezetek
Oszlopok

Építőanyagok

Engedélyezett:

Repedéses és repedésmentes beton C20/25-től C50/60-ig

Továbbá alkalmazható:

Beton C12/15

Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.

Engedély

ETA-16/0637
DoP No. 0281
GS 3.2/16-352-1
(2103/12/12) - CM

Működése

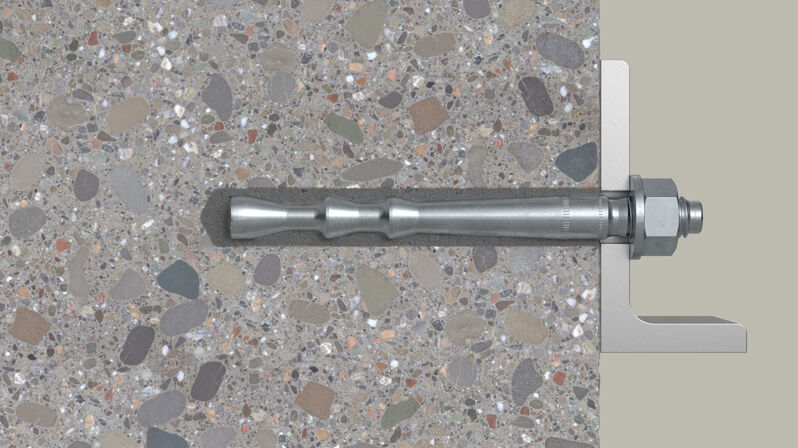

Az FHB II-AL egy nyomaték kontrollált ragasztott dübel, ami egyaránt alkalmazható előszereléssel és átmenőszereléssel is.
Az FHB II-AL-nél a hézagot, átmenőszerelés esetén FIS HB ragasztóanyaggal kell kitölteni.
A Highbond dübel alkalmazható FIS HB injektáló ragasztóval, ami a furat teljes felületén megköt.
A hatlapú anya meghúzásakor, a dübelkúpok szétterpesztik a ragasztóanyagot, ami a furatfalnak feszül.

Pre-positioned Installation in concrete with FIS HB

1 / 8

Push-through installation in concrete with FIS HB

1 / 8

ETA Certification Document

pdf, ETA-16/0637

European Technical Assessment for fischer Highbond-Anchor FHB II Inject - Torque controlled bonded anchor for use in concrete

Készült 2017. 12. 14.

DOP - Declaration of Performance

pdf, DoP No. 0281

Declaration of Performance for fischer Highbond-Anchor FHB II Inject (Bonded expansion fastener for use in concrete)

Készült 2021. 01. 19.

Vizsgálati jegyzőkönyv (tűzvédelem)

pdf, GS 3.2/16-352-1

fischer Highbond anchors FHB II and FHB 11 lnject

Érvényesség kezdete 2017. 02. 07.
vége 2027. 02. 06.

Vizsgálati jegyzőkönyv (tűzvédelem)

pdf, (2103/12/12) - CM

lnjection systems FHB / FHB dyn / FDA

Érvényesség kezdete 2021. 07. 15.
vége 2026. 07. 15.

Töltet mennyiség

pdf,

Filling quantities für highbond-Anchor FHB II-A L Inject

Load Table

pdf,

Highbond-Anchor FHB II Inject - Permissible loads of a single anchor in normal concrete of strength class C20/25.

ETA engedély
Fúróátmérő ( d₀ )	12 mm
Furatmélység ( h₀ )	101 mm
Rögzítési mélység ( h_ef )	95 mm
Max. rögzítési vastagság ( t _fix )	10 mm
Menet ( M )	M10
Kulcsnyílás	17 mm
Mennyiség	10 db
GTIN (EAN-Code)	4048962272963

ETA engedély
Fúróátmérő ( d₀ )	12 mm
Furatmélység ( h₀ )	101 mm
Rögzítési mélység ( h_ef )	95 mm
Max. rögzítési vastagság ( t _fix )	20 mm
Menet ( M )	M10
Kulcsnyílás	17 mm
Mennyiség	10 db
GTIN (EAN-Code)	4048962272970

ETA engedély
Fúróátmérő ( d₀ )	14 mm
Furatmélység ( h₀ )	106 mm
Rögzítési mélység ( h_ef )	100 mm
Max. rögzítési vastagság ( t _fix )	25 mm
Menet ( M )	M12
Kulcsnyílás	19 mm
Mennyiség	10 db
GTIN (EAN-Code)	4048962272987

ETA engedély
Fúróátmérő ( d₀ )	14 mm
Furatmélység ( h₀ )	126 mm
Rögzítési mélység ( h_ef )	120 mm
Max. rögzítési vastagság ( t _fix )	25 mm
Menet ( M )	M12
Kulcsnyílás	19 mm
Mennyiség	10 db
GTIN (EAN-Code)	4048962272994

ETA engedély
Fúróátmérő ( d₀ )	18 mm
Furatmélység ( h₀ )	131 mm
Rögzítési mélység ( h_ef )	125 mm
Max. rögzítési vastagság ( t _fix )	30 mm
Menet ( M )	M16
Kulcsnyílás	24 mm
Mennyiség	10 db
GTIN (EAN-Code)	4048962273021
