Termékkód 539027

GTIN (EAN-Code): 4048962267440

fischer DuoTec 10 S PH lencsefejű csavarral

Name: fischer DuoTec 10 S PH lencsefejű csavarral
Brand: fischer

Termékváltozat

Szakkereskedők

Képek letöltése

Legfontosabb jellemzők

A kétkomponensű anyagok a legjobb terhelési értékeket nyújtják.
A hüvely erősíti a furatot, és jelentősen nagyobb keresztirányú terheléseket tesz lehetővé.

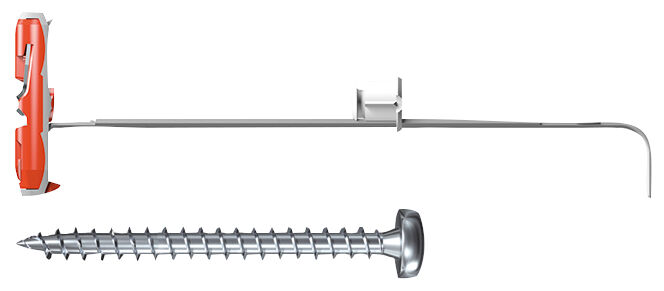

Az íves szár lehetővé teszi az üreg ellenőrzését a beszerelés előtt.

Könnyen szerelhető nylon billenőhorog minden típusú építőlaphoz nagy terhelések esetén

Előnyök

A rugalmas csavarbetét lehetővé teszi különböző fejkialakítású csavarok és kampók alkalmazását.
Az üvegszálerősítésű műanyag és a fémbetét (fischer DuoTec 12) lehetővé teszi a billenőhorog számára, - minden panel építőanyagnál - a nagy húzó- és nyíró terhelések elviselését.
A lágyabb, szürke nylon rész elosztja a terhet a panel felületén, ezzel minimalizálva a tartószerkezet bármilyen gyengülését.
A rövid billenő elem leegyszerűsíti a szerelést a normál furatoknál, ill. még szűk, vagy szigetelést tartalmazó üregek esetén is.
A fehér peremes hüvely (bepattintható funkcióval) lehetővé teszi, hogy a billenőhorgot gyorsan és biztonságosan a csavar becsavarása előtt rögzítsük.
A rögzítőszáron található beosztás (fischer DuoTec 12) segít a szükséges csavarhossz meghatározásában (skálaérték + 20 mm).

A billenőhorog funkcióval működő fischer DuoTec nagy terhek rögzítését teszi lehetővé. Ahol többpontos rögzítés szükséges, ezáltal csökkenthető a dübelek száma és növelhető a biztonság. A DUO line dübelcsalád tagjaként a DuoTec is két komponensből áll. A piros keményebb rész megkönnyíti a terhelés eloszlását, míg a szürke lágyabb rész viszi át a azt az építőanyagra és rásimul a felületre megakadályozva a gipszkarton károsodását. Építőlapoknál billenőhorogként, míg tömör építőanyagoknál feszítődübelként viselkedik.

Alkalmazások

Konyhaszekrények
Ruhásszekrény
Polcok
Szekrények
Könyöklők
Képek
Tükrök
Lámpák
Függő kosarak

Építőanyagok

Alkalmazható:

Gipszkarton
Gipsz farostlemez
Fa panelek: például OSB, farostlemez, MDF lapok
Acéllemezek
Műanyagtáblák
Üreges betontégla

Szintén alkalmas:

Tömör anyagok, például beton és fa

Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.

Működése

A fischer DuoTec előszereléssel alkalmazható.
Egyszerű szerelés általános 10-vagy 12 mm-es fúrószárral.

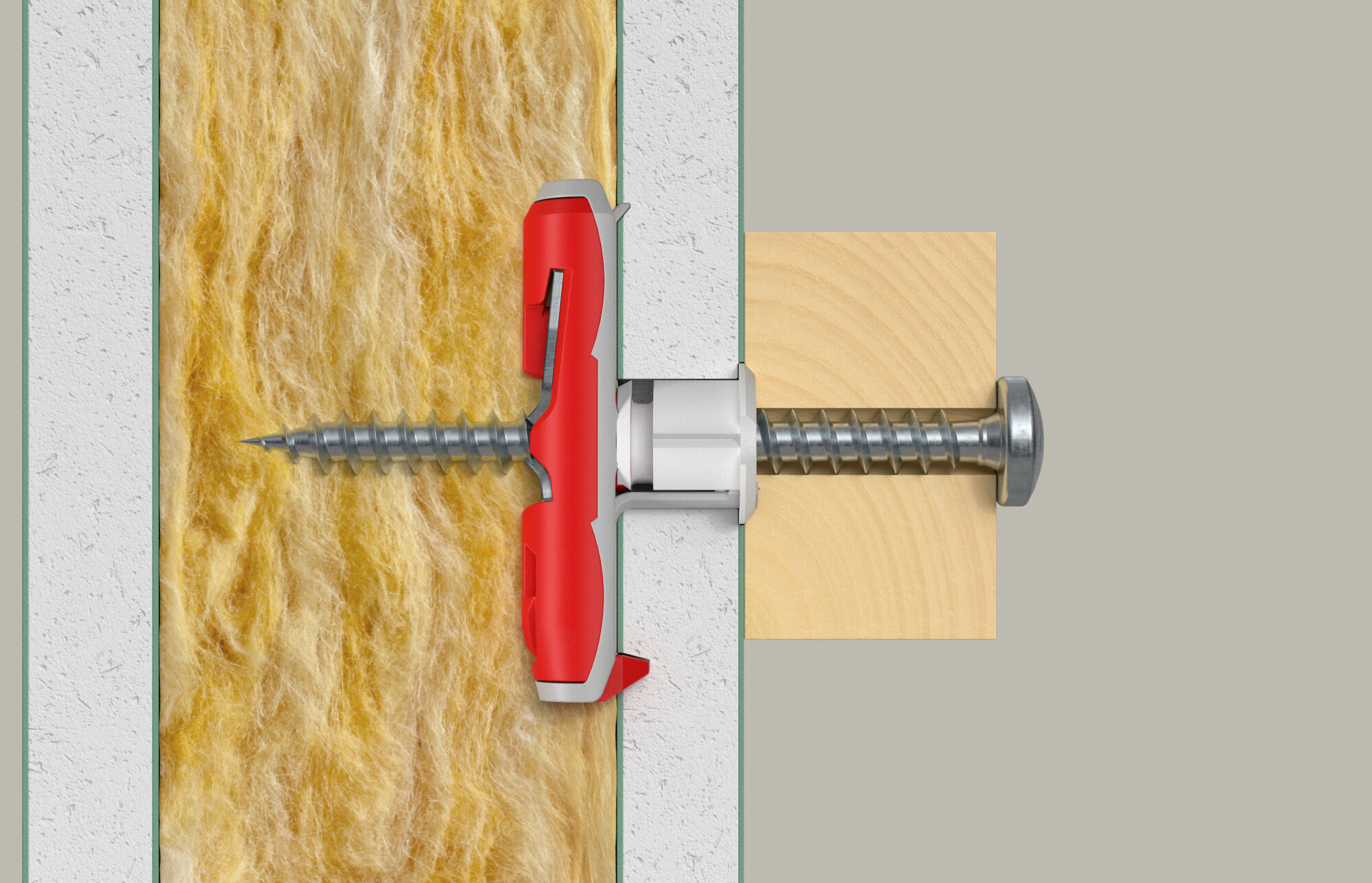

A rövid billenőrész a szűk üregek, ill. ásványgyapot szigetelés esetén is alkalmas. Vegye ﬁgyelembe a billenőrész hosszát!

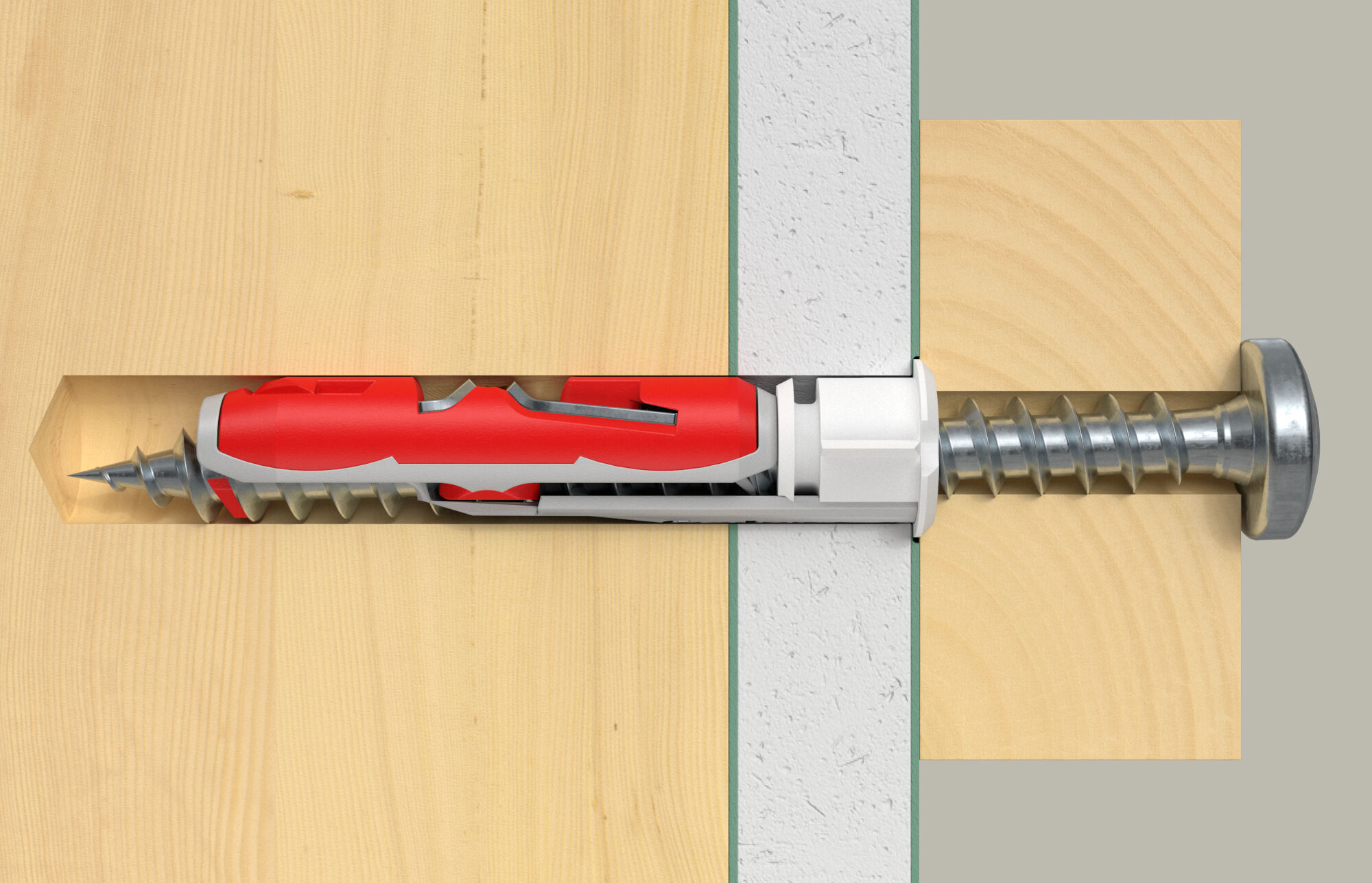

Funkciók, mint a feszítődübeleknél szilárd építőanyagokban (beton vagy fa). Figyelem, nem alkalmazható metrikus csavarokkal!
A rugalmas csavarbetét lehetővé teszi különböző menetű csavarok és kampók alkalmazását.

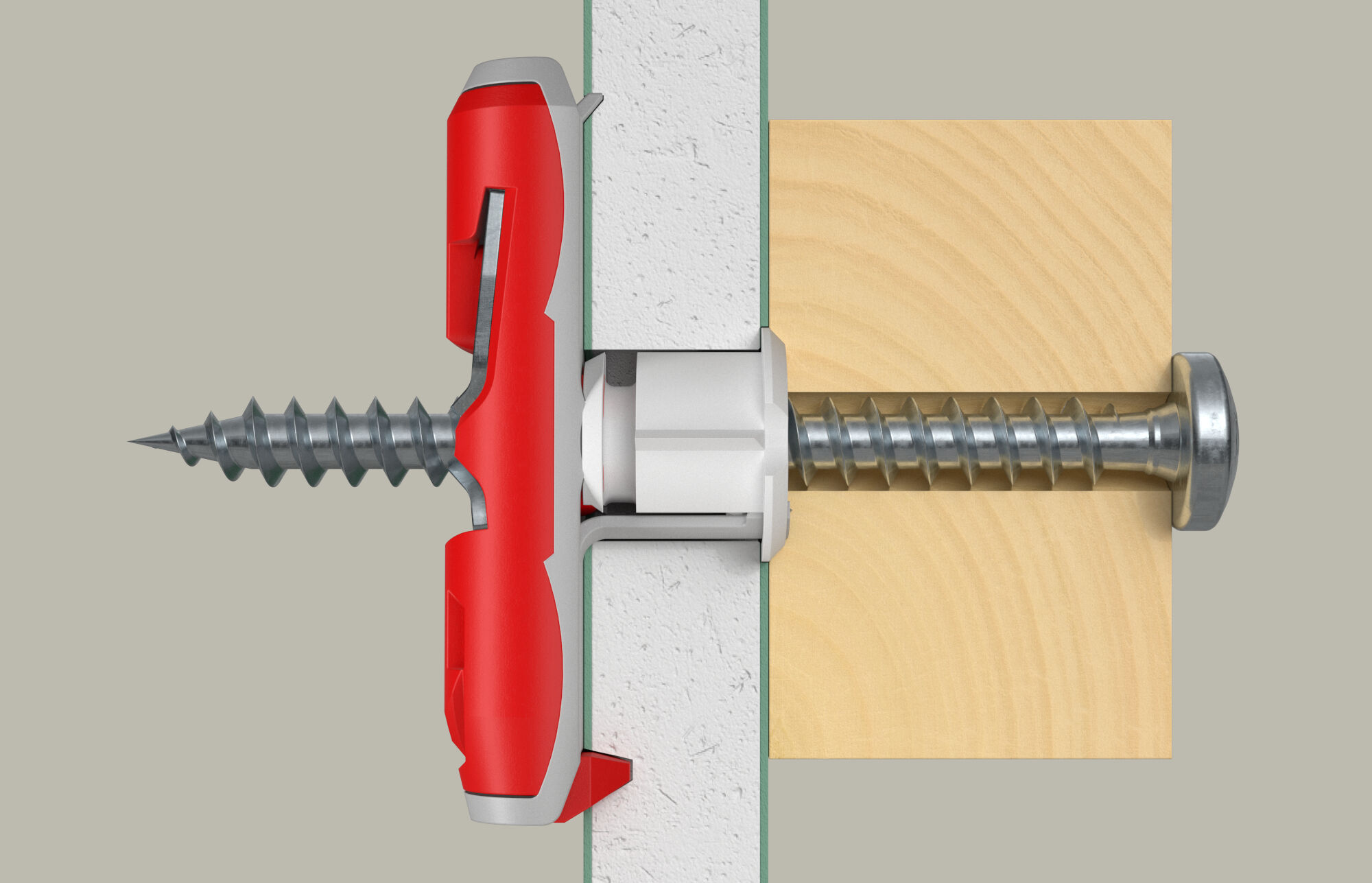

Installation in board materials

1 / 8

Installation in cavities

1 / 3

Installation for hits in solid building materials

1 / 5

Fúróátmérő ( d₀ )	10 mm
Min. panelvastagság ( d_p )	9,5 mm
Max. panelvastagság ( d_p )	55 mm
Min. üregmélység ( a )	40 mm
Csavarátmérő ( d_s )	5,0 mm
Csavar hosszúság ( l_s )	60 mm
Min. furatmélység ( h₁ )	65 mm
Dübel hossz ( l )	50 mm
Max. rögzítési vastagság ( t _fix )	27 mm
Tartalom	2 x DuoTec 10, 2 x lencsefejű csavar 5,0 x 60
Csomagolás	Bliszter kártya
Mennyiség	2 db
GTIN (EAN-Code)	4048962267440
