Name: fischer ATK601 készlet Z-14/120-T60/80/3 gvz
Brand: fischer

Az ATK 601 távtartó fali konzol átmenőszereléssel alkalmazható.

Előnyök

Lehetővé teszi az átszellőztetett homlokzatok utólagos felépítését.
A távtartó- és átmenőszerelésnek köszönhetően a fali konzol a már szigetelt épületnél is alkalmazható.
Vízszintes és függőleges rendszerekhez alkalmazható.
A passzívház minősítés fenntartható és energiahatékony rögzítést garantál.
Többféle rögzítési mélységének köszönhetően különböző terhelési szintek alkalmazhatóak.

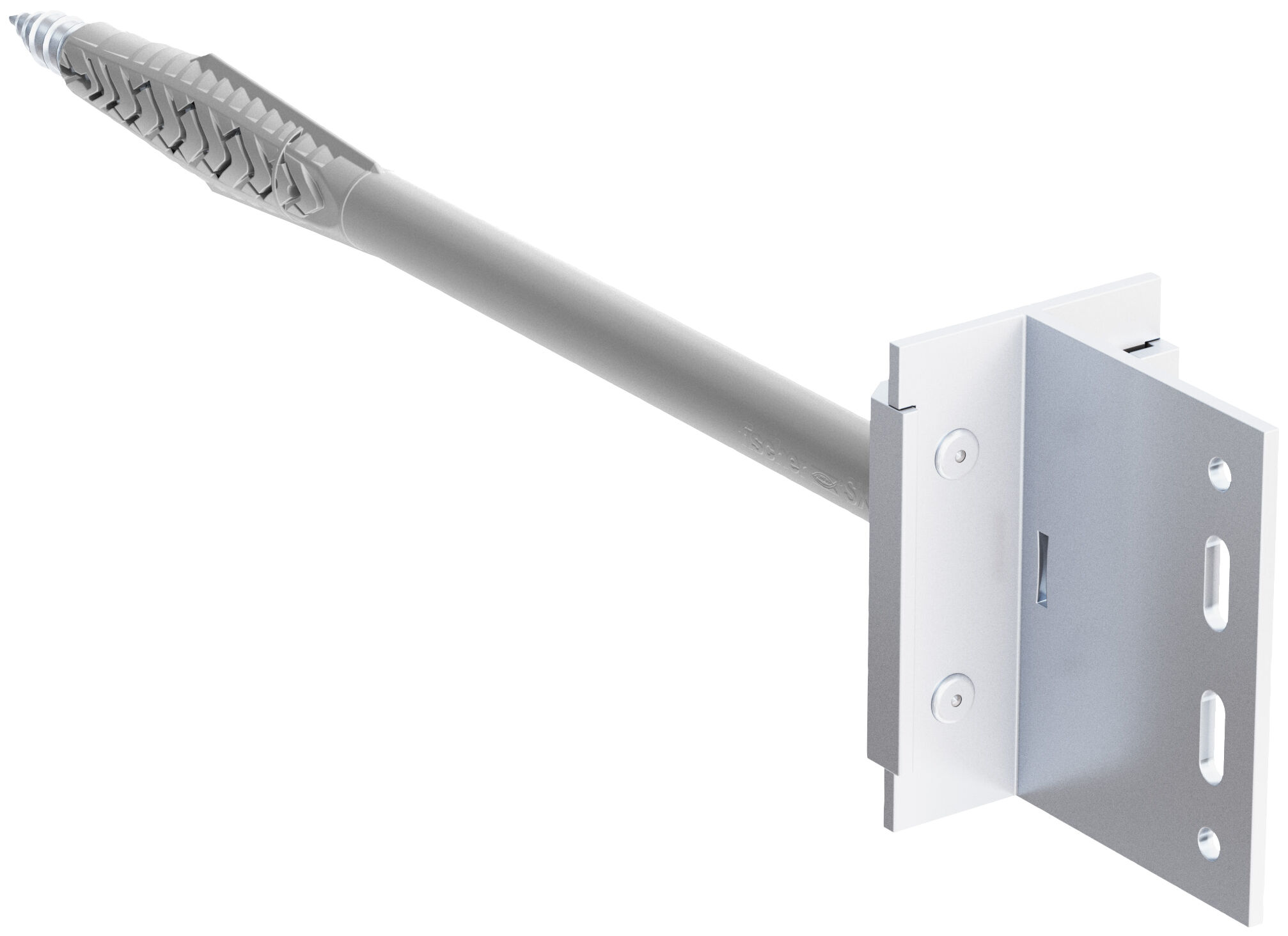

Az ATK 601 fali konzol egy SXRL rögzítődübelből, amely felveszi a nyíró-, húzó- és nyomóerőket, valamint egy T-elemből áll. A T-elem tájolásától függően függőleges vagy vízszintes alumínium háttérszerkezettel szerelhető a fali konzolhoz. A fali konzol-készletet távtartó rendszerként alkalmazhatjuk.

Tulajdonságok

Dübel: poliamid és korrózióálló acél vagy horganyzott acél.
Rögzítőelemek: alumínium (pl. EN AW 6063) és korrózióálló acél.

Alkalmazások

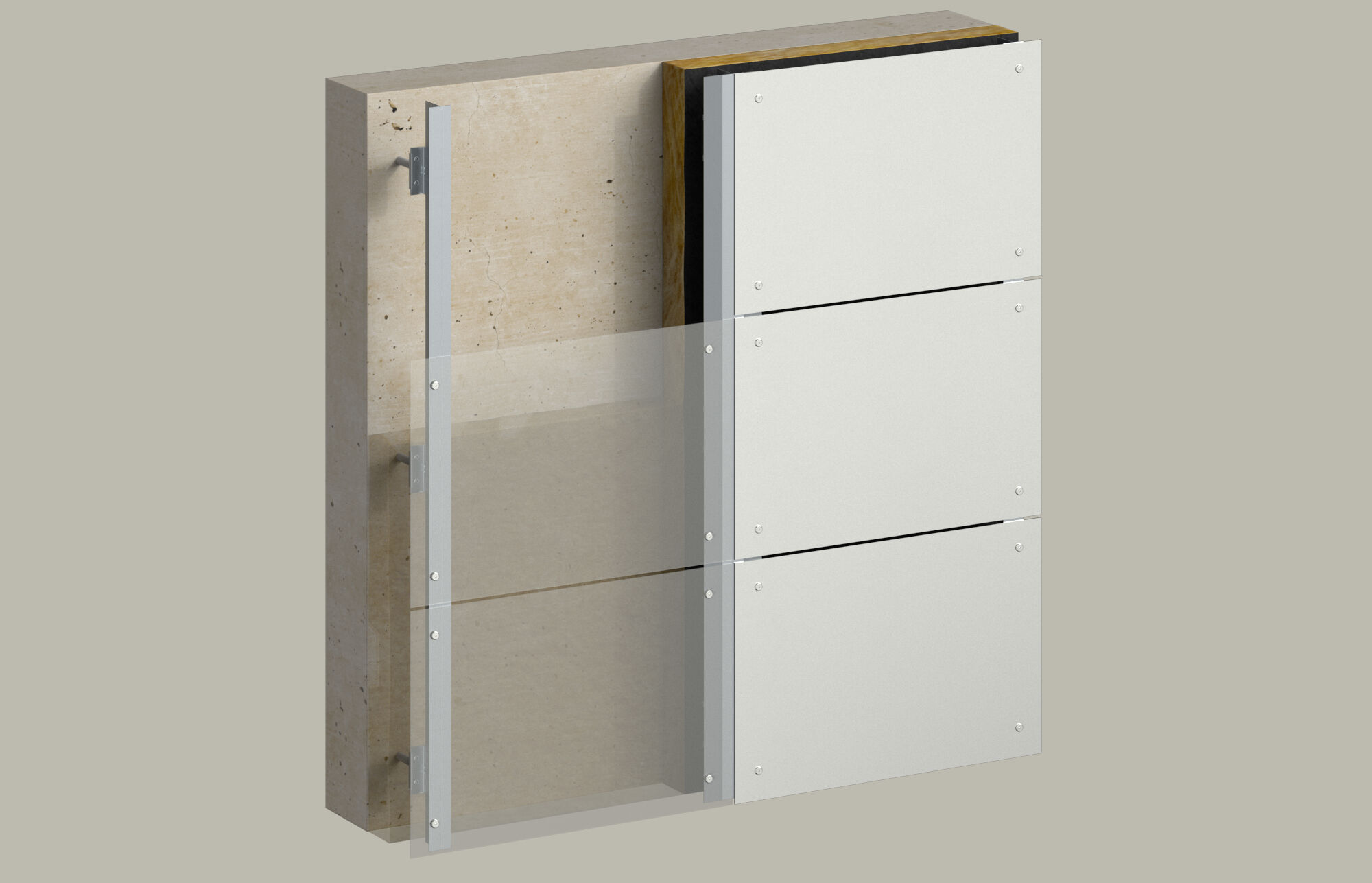

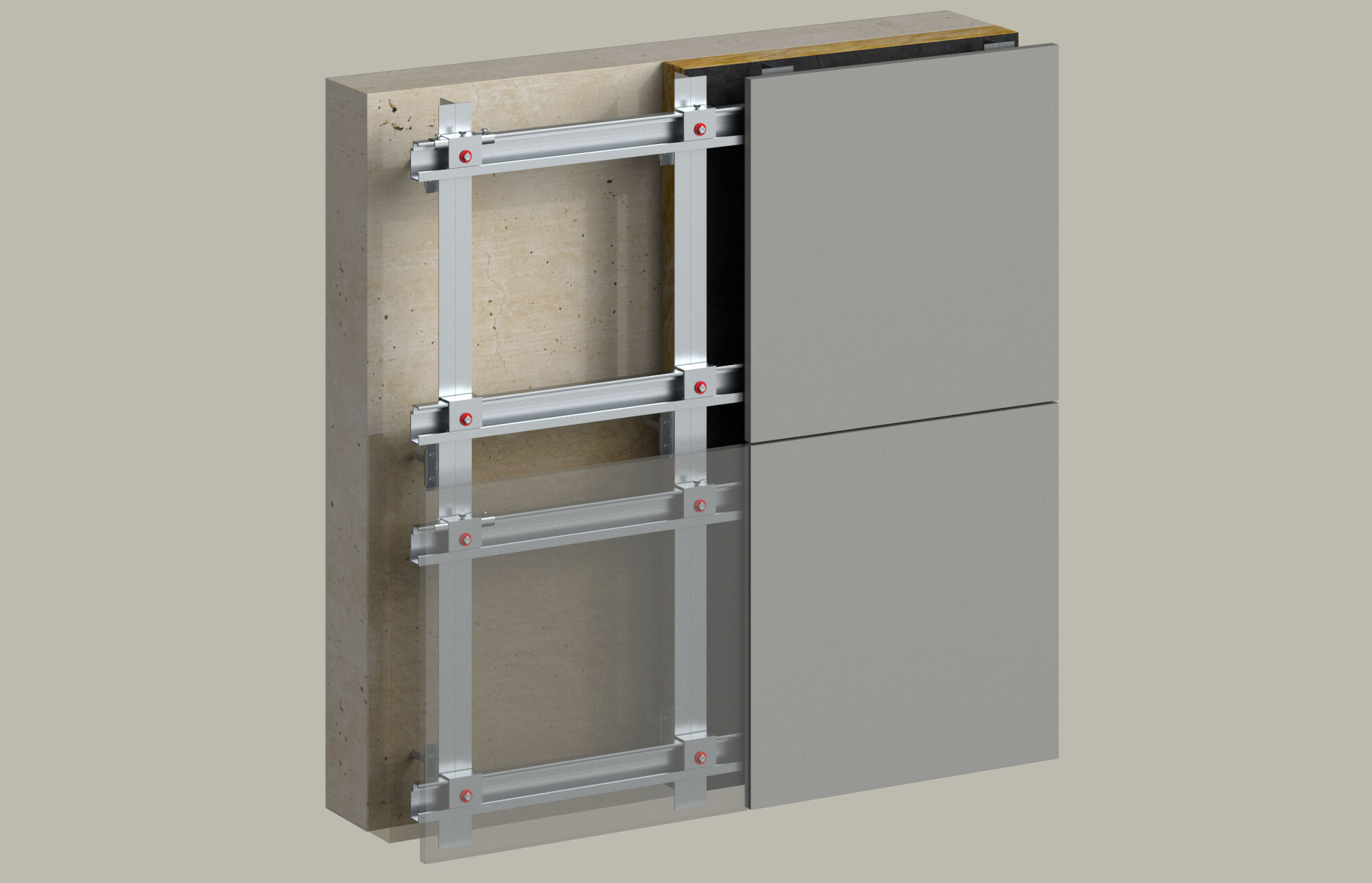

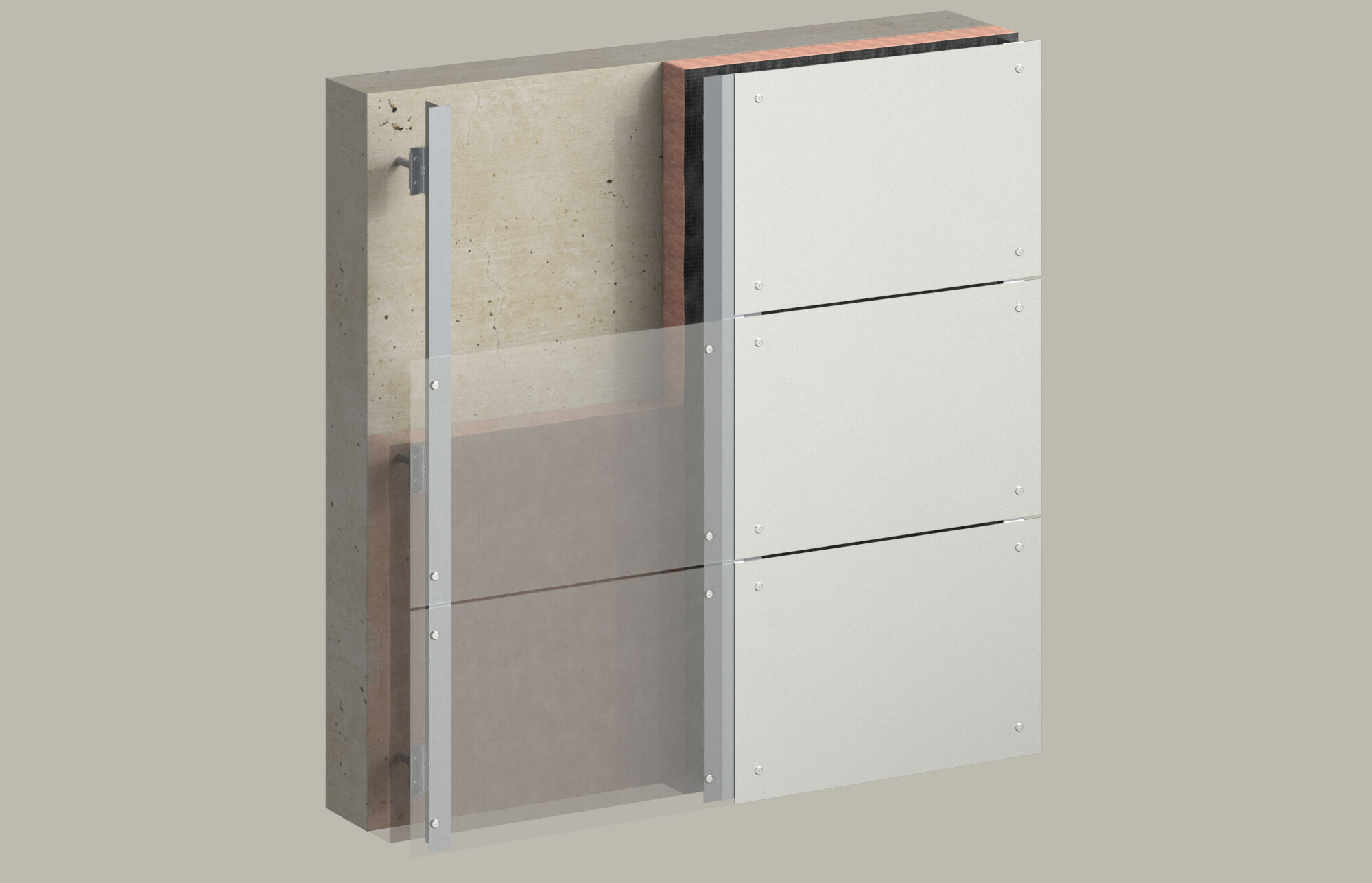

Fali konzolként a már meglévő homlokzatok felújításához.
Egy rögzítődübelből, valamint egy rögzítőrészből és egy T-elemből áll.
A terhelés építőanyagba történő átviteléhez az átszellőztetett homlokzatoknál.

Építőanyagok

Üreges tégla
Pórusbeton
Üreges könnyűbeton tégla
Üreges mészhomoktégla
Könnyű- és normálbetonból készült tömör téglák
Tömör tégla
Tömör mészhomoktégla
Beton ≥ C12/15

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

DoP: BWM-LE-005
DoP: BWM-LE-006
DoP: BWM-LE-007
DoP: BWM-LE-008
1281fa03

DOP - Declaration of Performance

pdf, DoP: BWM-LE-005

Declaration of Performance for parts for subframe system construction made of aluminium / stainless steel for building envelopes (Wall brackets, wall holders, extrusion profiles, clasps, fixing clamps)

Gecreëerd op 2024. 05. 08.

DOP - Declaration of Performance

pdf, DoP: BWM-LE-006

Declaration of Performance for parts for subframe system construction made of aluminium / stainless steel for building envelopes (Wall brackets, wall holders, extrusion profiles, clasps, fixing clamps)

Gecreëerd op 2024. 05. 08.

DOP - Declaration of Performance

pdf, DoP: BWM-LE-007

Declaration of Performance for parts for subframe system construction made of aluminium / stainless steel for building envelopes (Wall brackets, wall holders, extrusion profiles, clasps, fixing clamps)

Gecreëerd op 2024. 05. 08.

DOP - Declaration of Performance

pdf, DoP: BWM-LE-008

Declaration of Performance for parts for subframe system construction made of aluminium / stainless steel for building envelopes (Wall brackets, wall holders, extrusion profiles, clasps, fixing clamps)

Gecreëerd op 2024. 05. 08.

Tanúsítvány

pdf, 1281fa03

Certified Passive House component for cool, temperate climate - ATK 601

Geldig tot 2025. 12. 31.

Hosszúság	60 mm
Magasság ( H )	60 mm
Furatátmérő ( D )	5,1 mm
Hosszúság L2	110 / 90 mm
Tartalom	50 x SXRL 14 T gvz, 50 x talplemez, 50 x T-konzol, 100 x szegecs
Mennyiség	1 db
GTIN (EAN-Code)	4048962398632
