Panel klipsz ATK102 fischer

Alkalmazások

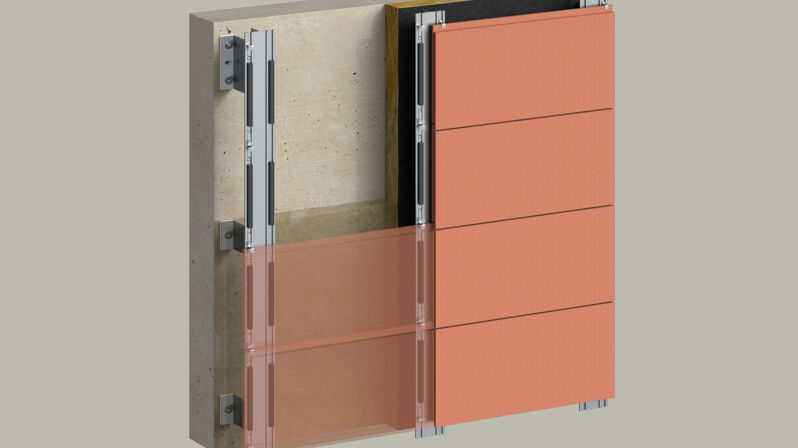

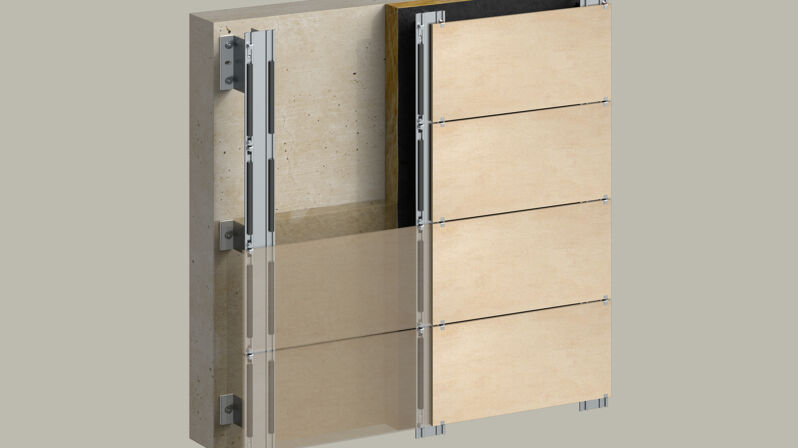

Vékonyabb homlokzati panelek (pl. kerámialapok) látható rögzítéséhez, valamint terrakotta burkolatok rejtett rögzítéséhez átszellőztetett homlokzatoknál klipszekkel.

Építőanyagok

Kerámia
Porcelánok
Terrakotta

Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.

Engedély

DoP: BWM-LE-005
DoP: BWM-LE-006
DoP: BWM-LE-007
DoP: BWM-LE-008

DOP - Declaration of Performance

pdf, DoP: BWM-LE-005

Declaration of Performance for parts for subframe system construction made of aluminium / stainless steel for building envelopes (Wall brackets, wall holders, extrusion profiles, clasps, fixing clamps) - Structural design: No performance declared

Készült 2024. 05. 08.

DOP - Declaration of Performance

pdf, DoP: BWM-LE-006

Declaration of Performance for parts for subframe system construction made of aluminium / stainless steel for building envelopes (Wall brackets, wall holders, extrusion profiles, clasps, fixing clamps) - Structural design: According to EN 1999 or EN 1993, see design specifications and calculations

Készült 2024. 05. 08.

DOP - Declaration of Performance

pdf, DoP: BWM-LE-007

Declaration of Performance for parts for subframe system construction made of aluminium / stainless steel for building envelopes (Wall brackets, wall holders, extrusion profiles, clasps, fixing clamps) - Structural design: Provided by ordering party

Készült 2024. 05. 08.

DOP - Declaration of Performance

pdf, DoP: BWM-LE-008

Declaration of Performance for parts for subframe system construction made of aluminium / stainless steel for building envelopes (Wall brackets, wall holders, extrusion profiles, clasps, fixing clamps) - Structural design: According to specification by the ordering party

Készült 2024. 05. 08.

Panel vatagság ( d_p )	5 - 8 mm
Szélesség	22,5 mm
Szélesség	—
Magasság ( H )	48 mm
Magasság	12 mm
Vastagság	1 mm
Méretek	4 mm
Tartalom	240 x klipsz
Mennyiség	1 db
GTIN (EAN-Code)	4048962420258

Panel vatagság ( d_p )	5 - 8 mm
Szélesség	22 mm
Szélesség	12 mm
Magasság ( H )	12,5 mm
Magasság	10 mm
Vastagság	1 mm
Méretek	4 mm
Tartalom	240 x klipsz
Mennyiség	1 db
GTIN (EAN-Code)	4048962420227

Panel vatagság ( d_p )	8 - 11 mm
Szélesség	22 mm
Szélesség	12 mm
Magasság ( H )	12,5 mm
Magasság	12 mm
Vastagság	1 mm
Méretek	4 mm
Tartalom	240 x klipsz
Mennyiség	1 db
GTIN (EAN-Code)	4048962420234

Panel vatagság ( d_p )	8 - 11 mm
Szélesség	22,5 mm
Szélesség	—
Magasság ( H )	48 mm
Magasság	8 mm
Vastagság	1 mm
Méretek	4 mm
Tartalom	240 x klipsz
Mennyiség	1 db
GTIN (EAN-Code)	4048962419825

Panel vatagság ( d_p )	11 - 13 mm
Szélesség	22 mm
Szélesség	12 mm
Magasság ( H )	12,5 mm
Magasság	12 mm
Vastagság	1 mm
Méretek	4 mm
Tartalom	240 x klipsz
Mennyiség	1 db
GTIN (EAN-Code)	4048962420241

Panel klipsz ATK102

Termékváltozat

Előnyök / Termékismertető

Használat és engedély

Szerelési útmutató

Letölthető dokumentumok

Panel vatagság ( d_p )	14 - 15 mm
Szélesség	22,5 mm
Szélesség	—
Magasság ( H )	48 mm
Magasság	8,5 mm
Vastagság	1,5 mm
Méretek	4 mm
Tartalom	240 x klipsz
Mennyiség	1 db
GTIN (EAN-Code)	4048962420210
